实验二
LC电容反馈 三点式振荡电路
一、实验目的
(1)掌握三点式振荡电路的基本原理，掌握LC电容反馈式三点振荡电路设计及电参数计算
；
(2)掌握振荡回路Q值对频率稳定度的影响；
(3)掌握反馈系数不同时，静态工作电流对振荡器起振及振幅的影响
二、实验仪器设备：
双踪示波器、频率计、万用表、实验板B1、电阻、电容、电感等、高频电缆、导线若干
三、预习要求
(1)复习LC振荡器的工作原理
(2)分析实验电路图中各元件的作用
四、实验内容及步骤

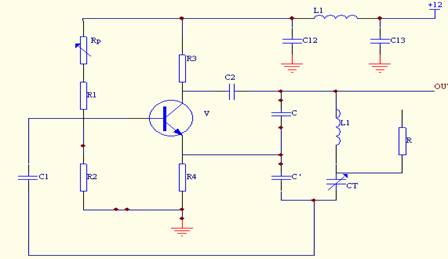

实验电路见下图，并在高频实验箱的实验板上找到对应的插孔位置。
1、检查静态工作点
(1)接好电源+12V，注意电源极性不能接反。
(2)反馈电容C不接，C’接入,用示波器观察振荡器停振时的情况。
(3)改变电位器RP测得晶体管V的发射极电压VE，VE可连续
变化，记下VE的最大值，计算IE值。
2、振荡频率与振荡幅度的测试
实验条件：IE=2mA、C=120pf、C’=680pf 、RL=110K。
(1)改变CT电容，当分别接为C9、C10、C11时，记录相应的频率值，填于表一
(2)改变CT电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值VPP，填入表一。
表一
|
CT |
F(MHz) |
Vpp |
|
51pf |
|
|
|
100pf |
|
|
|
150pf |
|
|
3、测试当C、C’不同时,起振点、 振幅与工作电流IRE 的关系。
(1) 取C=C3=100pf，C’=C4=1200 pf，调电位器RP使IEQ(静态值)分别为表二所示各值，用示波器测量输出电压振荡幅度，并填入表二
表二
|
IEQ(mA) |
0.8 |
1.0 |
1.5 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
|
Vpp(V |
|
|
|
|
|
|
|
|
|
|
(2)取C=C5=100pf , C’=C6=680 pf , C=C7=680pf, C’=C8=120pf , 分别重复测试表二的内容。
4、频率稳定度的影响
(1)回路LC参数固定时，改变并联在L上的电阻使等效Q值变化时，对振荡频率的影响。
(2)回路参数LC及Q值不变，改变IEQ对频率的影响。
五、实验报告要求：
1、写明实验目的
2、写明实验所用仪器设备
3、化除实验电路的交直流等效电路，整理实验数据。分析实验结果
4、绘制相应的实验数据曲线
