实验三 高频功率放大器(丙类)
一、实验目的
1、了解丙类功率放大器的基本工作原理，掌握丙类放大器的计算与设计方法；
2、了解电源电压VC与集电极负载对功率放大器功率和效率的影响二、实验仪器设备。
二、实验仪器设备
双踪示波器、扫频仪、高频信号发生器、万用表、实验板B2
三、预习要求
1、复习谐振功率放大器原理及特点
2、分析实验原理图中各元件的作用
四、实验内容及步骤

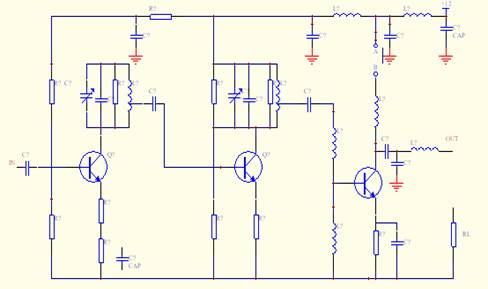

1、电路见下图，按图连接好电路，将A、B两点短接，利用扫频仪调回路谐振频率，使其振荡在6.5MHz的频率上。
2、加负载51Ω，测电流I0。在输入端接入f=6.5MHz,Vi=120mV信号，测量各工作电压，同时用示波器测量输入、输出峰值电压，将测量值填入表
表一
|
|
实验结果 |
||||||||||||
|
VB |
VE |
VCE |
Vi |
V0 |
IO |
IC |
Pi |
P0 |
pa |
η |
|||
|
|
|
RL=50Ω |
|
|
|
|
|
|
|
|
|
|
|
|
RL=75Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
RL=120Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
RL=50Ω |
|
|
|
|
|
|
|
|
|
|
|
|
|
RL=75Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
RL=120Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
RL=50Ω |
|
|
|
|
|
|
|
|
|
|
|
|
RL=75Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
RL=120Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
RL=50Ω |
|
|
|
|
|
|
|
|
|
|
|
|
|
RL=75Ω |
|
|
|
|
|
|
|
|
|
|
|
||
|
RL=120Ω |
|
|
|
|
|
|
|
|
|
|
|
||
3、加75Ω负载电阻，同2测试并填入表一内
4、加120Ω负载电阻，同2测试并填入表一内
5、改变输入端电压，同2、3、4测试并填入表一内
6、改变电源电压，同2、3、4、5测试并填入表一内
五、实验报告要求：
1、
根据实验测量结果
2、
计算各种情况下的电流及功率
3、
说明电源电压、输出电压、输出功率的相互关系
4、
总结在功率放大器中功率放大晶体管有那些要求
