实验四 模拟乘法器实现调幅与检波

一、实验目的

(1)了解调幅与检波的工作原理；

(2)了解模拟乘法器的使用方法；

(3)学会用示波器测试调制度等参数的方法。

二、实验仪器设备

双踪示波器、高频信号发生器、万用表、实验板C1

三、预习要求

(1)复习调幅与检波的原理

(2)分析实验电路图中各元件的作用

四、实验内容及步骤

用模拟乘法器实现调幅与同步解调的原理如前所述。以下介绍具体的实现电路。

普通调幅的电路如图 3-15 所示。图 3-15 中载波由 X 2 端输入，调制信号由 Y 1 端输入 , X 1 、 Y 2 端为交流地电位。外接 W 1 组成 Y 通道馈通调节电路。调节 W 1 可改变 Y 1 、 Y 2 的直流电位实现 AM 波或 DSB 波。模拟乘法器 AD834 输出端经 LC 双端变单端送入 Q1 放大输出。

应该注意的是：无论是交流馈通还是谐波失真， Y 端的指标都要优于 X 端。所以将调制信号接在性能比较好的 Y 端，而将载波信号接在 X 端。

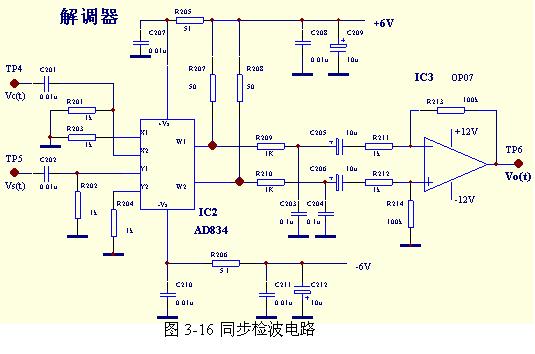

2、乘法器 AD834 组成的同步检波电路如图 3-16 所示。

它不仅可以对 AM 波进行检波，也可以对 DSB 波进行检波。由图 3-16 可见，已调波经隔直电容后加入 Y 1 端，与已调波同频同相的本地载波经隔直电容加入 X 2 端。输出端外接 1K Ω电阻及 0.1uF 构成低通滤波器，以滤除信号中的高频分量。再经 A 1 组成的双端变单端电路放大输出。

图3-15调制电路

(一)、静态测试

测试各引脚对地直流电，根据电路工作原理判断集成块是否正常工作。如不正常，排除故障。

(二)、普通调幅( AM )波的调制与解调

调制：从 TP 1 输入载波 Vc(t) ( Vcpp =2V ， fc=10MHZ )

从 TP 2 输入调制信号 Vo(t) ( fo=1kH Z )

调节 W 1 和 Vom 大小，用示波器观察输出的 AM 波，注意波形不能失真(︱Vo︱不能大于 0.5v )。然后保持 Vo 不变(即不再调节 W 1 )，调节低频信号源输出幅度使 AM 波 m a =100% ，记录该 AM 波波形并测出此时的 Vom 。再调节低频信号源的输出幅度使 AM 波 m a =50% ，记录该 AM 波波形并测出此时 Vom 的。根据所测数据绘制调制特性曲线( m a ～ Vom 关系曲线)。

解调： TP4 输入本地载波 Vc(t) fc=10MH Z;TP5 输入已调波 Vs(t);观测 m a =50% 时的检波输出 Vo(t) ，计算检波电压传输系数 Kd 。

(三)、抑制载波双边带调幅( DSB )波的调制与解调

①、调制：从 TP 1 输入载波 Vc(t) ( Vcpp =2V ， fc=10MH Z )

从 TP 2 输入调制信号 Vo(t) ( fo=1kH Z )

调节 W1使输出为 DSB 波，调节 Vom 观察 DSB 波的变化，记录 DSB 波波形。

②、解调： TP4 输入本地载波 Vc(t) fc=1MH Z

TP5 输入已调波 Vs(t);观测检波输出 Vo(t) ，计算检波电压传输系数 Kd。

五、报告要求

• 绘出调制特性，计算检波电压传输系数，并得出相应的结论。

• 根据测试的 AM 波和 DSB 波比较其异同。

• 讨论的 W1作用。
