实验三 叠加定理

一、实验目的

1、验证线性电路叠加定理的正确性；

2、进一步学习常用仪表和设备的使用方法。

二、实验原理

1． 叠加性：在有几个独立源共同作用下的线性电路中，通过每一个元件的电流或两端的电压，可以看成是由每一个独立源单独作用时，在该元件上所产生的电流或电压的代数和。

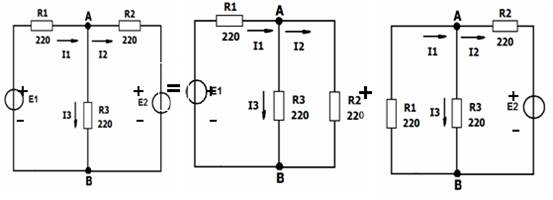

叠加定理示意图

2． 电源为零：理想电压源为短路，理想电流源为断路E1，E2：外接直流稳压电源注意：

（1） 该原理仅使用于线性网络。

（2） 叠加时，电路的连接以及电路所有电阻和受控源都不予更动，所谓电压源不作用，就是把该电压源的电压置零，即在该电流源处用开路代替。

（3） 叠加原理的‘加’是指代数‘和’，所以叠加时，要注意电压和电流的参考方向，即正负极。

（4） 由于功率不是电流或电压的依次函数，所以不能用叠加定理来计算功率。

三、实验步骤

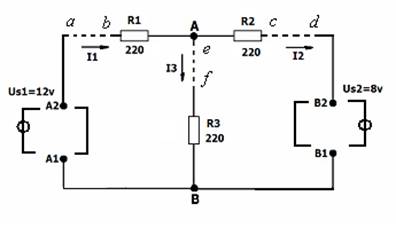

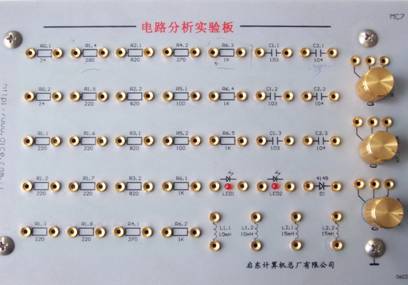

1、研究下面的原理图和实际电路图

2、调节直流电压源Us1=12V,Us2=8V。

3、接通电源Us1，B1与B2相连接，将测试结果填入表中。

4、A1与A2相连接，接通电源Us2，将测试结果填入表中。

5、Us1、Us2都接通，将测试结果填入表中。

四、实验数据表格

项目	I1 （mA）	I2 （mA）	I3 （mA）	UAB （V）
12V电压源单独作用
8V电压源单独作用
共同作用

五、注意事项

1.用电流挡测量各支路电流时，应注意仪表的极性

（即插头的红线接电流表的正端，黑接负端）；

2. 测电压时注意高、低电位的区分；

3.注意仪表量程的及时更换；

4.填写数据时注意“＋、－”号的记录。

六、实验报告

1、对实验数据进行分析，与理论值进行比较；

2、通过实验结果得出相应结论。
