3.4  VHDL中的描述语句

4.  Loop 语句

          loop 语句与其它高级语言中的循环语句相似。Loop 语句有三种格式。

(1) 无限 loop 语句

[loop_label]：LOOP

      --sequential statement

      EXIT loop_label ;

END LOOP;

VHDL重复执行 loop 循环内的语句，直至遇到 exit 语句结束循环。

(2) for  …  loop 语句

   [标号]：for  循环变量   in   离散范围    loop

                         顺序处理语句；

               end   loop  [标号]；

特点：

    (1)循环变量是 loop 内部自动声明的局部量，仅

        在 loop 内可见。

    (2)离散范围必须是可计算的整数范围：

                整数表达式   to   整数表达式

                整数表达式   downto   整数表达式

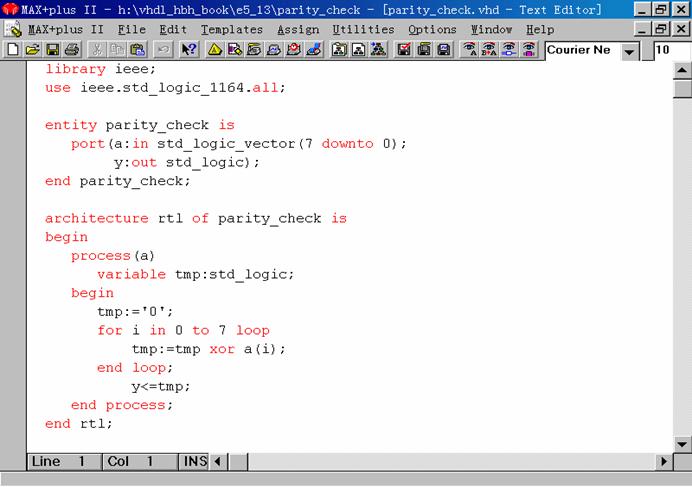

例：用 for … loop 语句描述的8位奇偶校验电路

8位奇偶校验电路仿真结果：

(3) while … loop 语句

   [标号]：while   循环条件   loop

                       顺序处理语句；

               end   loop  [标号]；

   例：    sum:=0;

            sbcd: while (i<10)  loop

                      sum:=sum+i;

                      i:=i+1;

                      end  loop sbcd;

注：一般综合工具不支持 while … loop 语句。

   例：用 while … loop 语句描述的8位奇偶校验电路
