例3、用 lpm_mult、lpm_ff 实现带锁存的4×4乘法器，利用综合技术及流水线技术改进性能 流水线技术：把一个周期内执行的逻辑操作分成几步较小的操作，并在多个高速时钟周期内完成，每个时钟周期采用寄存器锁存数据。 流水线技术的弱点：增加器件资源消耗，引入附加的延时。

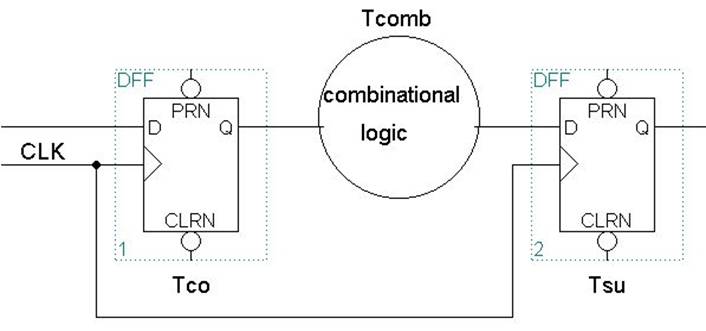

时钟周期 T = Tco + Tcomb + Tsu ≈Tcomb （忽略 Tco、Tsu） 插入寄存器，分解组合电路：
时钟周期为：T = Tcomb1 或 T = Tcomb2 工作频率 F = 1/T 得到提高。
|
|||
