例5：1/100 s 计时器设计 设计要求： （1）精度大于1/100 s （2）计时器的最长计时时间为1 h，6位数码显示，最长显示时间为59分59.99秒。 （3）设置复位、启/停开关

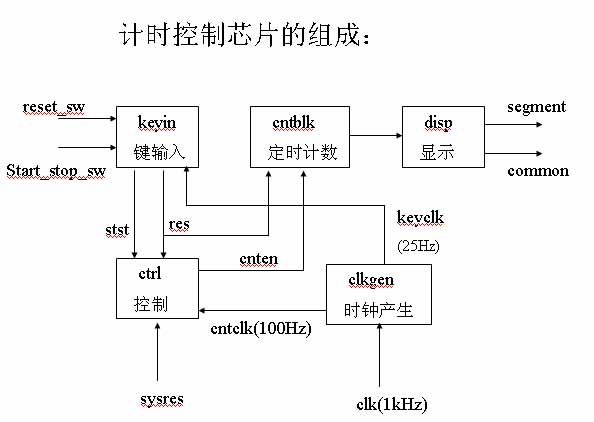

各模块的功能： 1. 键输入子模块（keyin） 2. 时钟产生子模块（clkgen） 3. 控制子模块（ctrl） 4. 定时计数子模块（cntblk） 5. 显示子模块（disp） 基本单元电路 十进制、六进制、四进制计数器。 设计成基本的实体单元，以元件形式（Component）被各子模块调用。
|
|||
