4.3 设计项目的编译 四、在底层图编辑器中观察试配结果 1、打开底层图编辑窗口 选菜单：MAX+PLUS\ Floorplan Editor 两种显示方式： a. 再选菜单：Layout\Device View 显示器件封装引脚及引脚功能
底层图编辑器件视图 b. 选菜单：Layout\ LAB View 显示内部结构：LAB、 逻辑单元（宏单元）
底层编辑逻辑阵列块视图
2、底层图编辑器中引脚的手动分配 选菜单：Layout\Current Assignments Floorplan 引脚手动分配：在引脚列表内用鼠标选中某引脚符号并拖到器件指定管脚上。
底层图编辑器中引脚的手动分配 如选菜单：Layotu\Last Compilation Floorplan 产生只读视图，不可编辑，不能作引脚的手动分配。

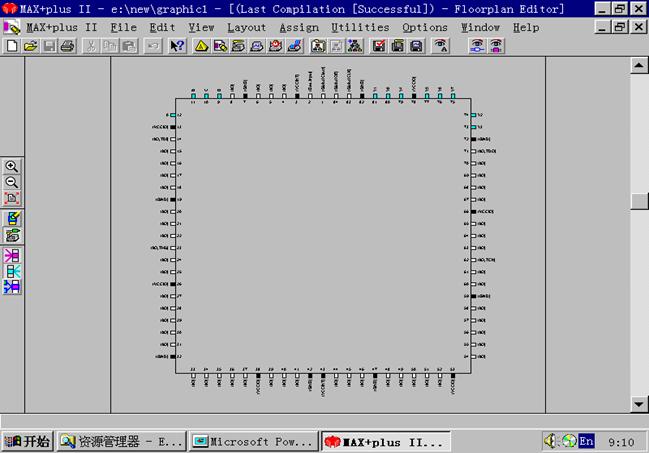

最后编译的只读视图
编译结果回注（back-annotate）： 将最后编译的只读视图备份到当前分配视图中，并且是可编辑的视图。 选菜单：Assign\Back-Annotate Project… 再选菜单：Layout\Current Assignments Floorplan
回注后可编辑视图
|
|||
