4.4 设计项目的仿真 仿真的目的：验证设计电路的功能和性能。 功能仿真（Functional Simulation） 定时仿真（Timing Simulation） 仿真的输入文件： a. 前面编译过程产生的各种文件 b. 仿真器的输入变量（输入波形），即仿真器通道文件（Simulator Channel File—.scf） 1.仿真器通道文件（.scf）的创建 （1）选File\New…,然后选择Waveform Editor File,从下拉列表框中选择（.scf）扩展名

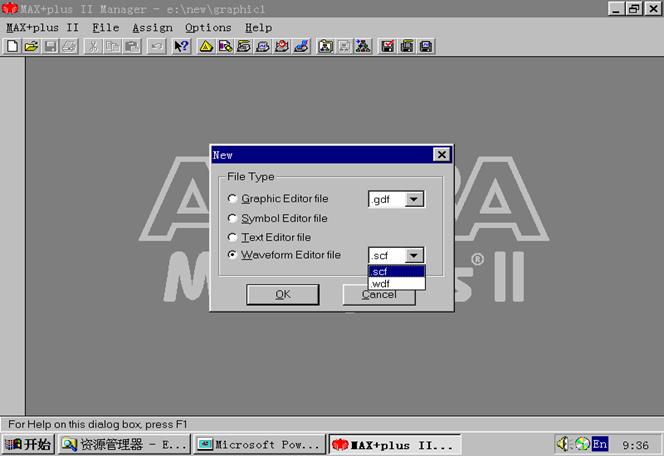

Waveform Editor File对话框

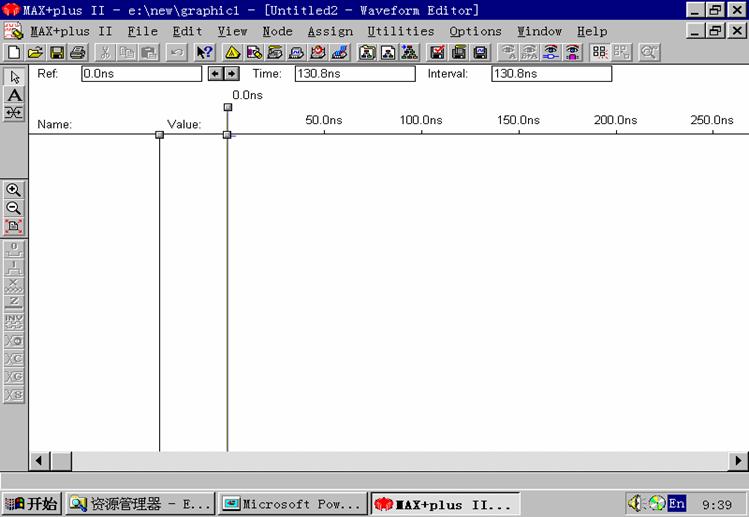

Waveform Editor File 编辑器
（2）、设置仿真结束时间 选 File\End time… ，可设置结束时间。

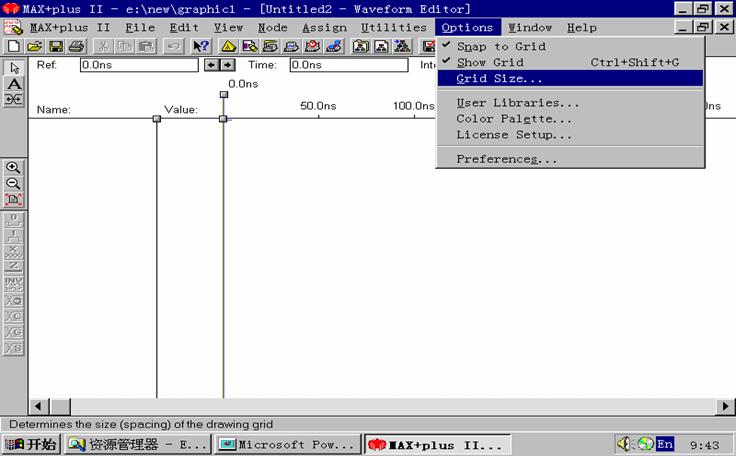

设置结束时间 （3）、设置栅格间距 选 Options\Grid Size…，可设置栅格间距。
设置栅格对话框
|
|||
