4.4 设计项目的仿真 （4）、选择仿真节点 a. 选菜单：Node\Enter Node from SNF ... b. 选择LIST，可列出所有的节点。选中所需要的节点，并选择向右箭头，把选中的节点送到右窗口。
Enter Node from SNF对话框
（5）、选择OK，出现波形编辑器

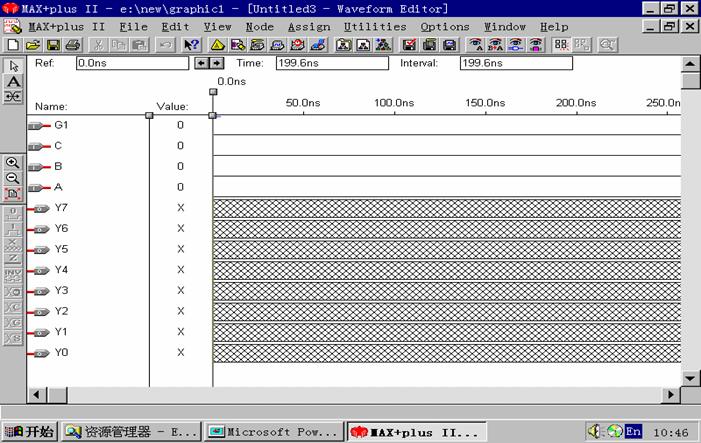

选择节点的波形编辑器 （6）、对输入节点进行波形编辑 ，如图所示
已编辑好输入波形编辑窗口
（7）、选择File\Save As ，对编辑的波形存盘。注意存盘时，所存文件名的后缀应为 .scf 。至此完成了仿真器通道文件（.scf）的创建。
|
|||
