4.5 定时分析



定时分析器的三种分析模式及其说明

分析模式

说明

延迟矩阵

分析多个源节点和目标节点之间的传播延迟路径

时序逻辑

电路性能

分析时序逻辑电路的性能，包括限制性能的延迟，

最小的时钟周期和最高的电路工作频率

建立/保持

   矩阵

计算从输入引脚到触发器、锁存器和异步RAM

的信号输入所需的最少的建立和保持时间



选菜单： MAX+PLUS Ⅱ\Timing Analyzer，即可打开定

                 时分析器窗口。

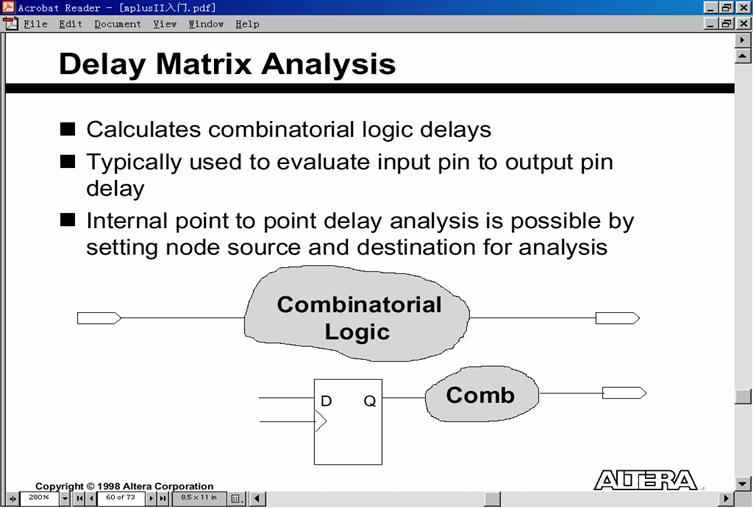

1、传播延迟分析



选菜单：Analysis\Delay Matrix

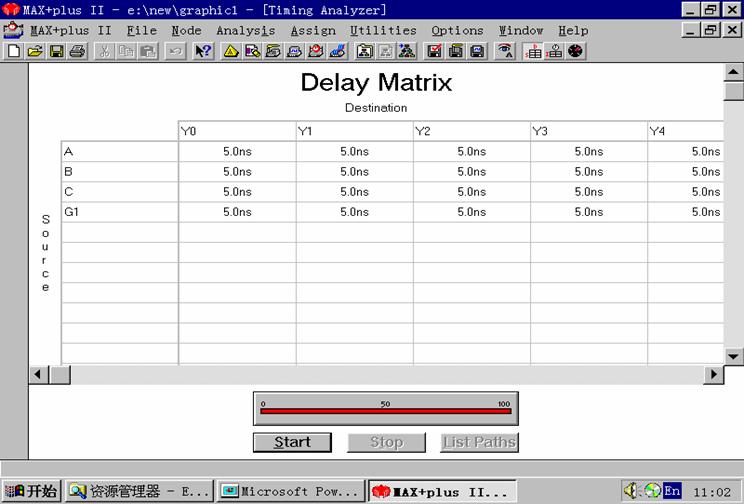

传播延迟分析





2、时序逻辑电路性能分析

   选菜单：Analysis\Register Performance



显示被分析的时 钟信号的名称 显示制约性能的钟信号的名称
　 显示制约性能的目标节点的名称
显示在给定时钟下，时序逻辑电路要求的最小时钟周期 显示给定的时钟信号的最高频率
选择START,开始进行时序逻辑性能分析   打开信息处理窗口并显示延迟程序

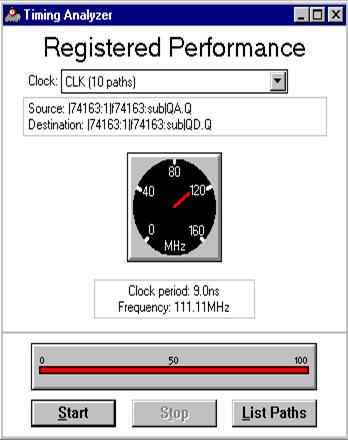

时序逻辑电路性能分析

3、 建立和保持时间分析

   选菜单：Analysis\Set/Hold Matrix



　













　

　

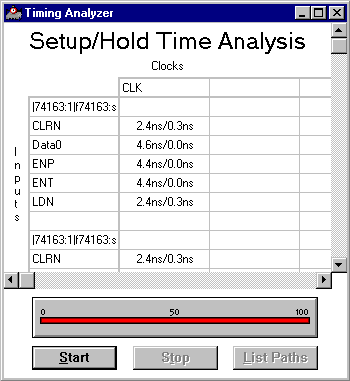

建立和保持时间分析





　
