4.6 器件编程

编程目标文件 ：.pof    MAX系列

                    .sof    FLEX系列

                    .jed

一、         CPLD的编程与FPGA的配置

二、    FPGA的配置方式

   1、工作状态

                用户状态（Usermode）

                配置状态（Configuration）

                初始化状态（Initialization）

   2、配置方式

     主动配置方式：由FPGA器件引导配置操作过程，它控制着外部存贮器和初始化过程。

     被动配置方式：由外部计算机或控制器控制配置过程。

     并行配置方式：

     串行配置方式：

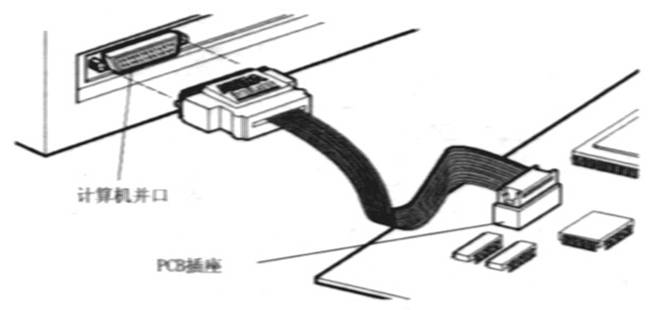

  三、并口下载电缆ByteBlaster

  ByteBlaster下载电缆包括三部分：

       1、与PC机并口相连的25针插头

       2、与PCB板插座相连的10针插头

       3、25针到10针的变换电路

四、 MAX+PLUS Ⅱ的编程步骤

1、 编程硬件设置

（1）、将Byte Blaster 电缆的一端与微机的并行口相连，

              另一端10针阴头与装有可编程逻辑器件的PCB板

              上的阳极头插座相连。

（2）、打开MAX+PLUS II编程器，即选 MAX+PLUS II

              \Programmer。

（3）、选Options\Hardware Setup，出现如图所示的对话框

（4）、在下拉条中选择Byte Blaster

（5）、指定微机使用的并行口

（6）、按下OK按钮，即完成编程硬件设置。

2、设置在系统编程链（MAX系列）

（1）、选取JTAG\Multi-Device JTAG Chain

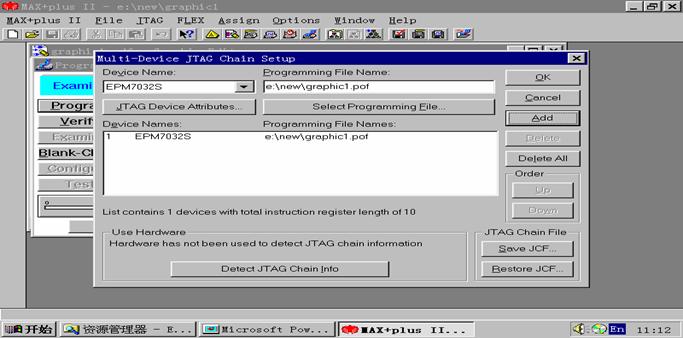

（2）、选取 JTAG\Multi-Device JTAG Chain Set up 项，进行多个器件的JTAG链设置。

设置在系统编程链

（3）、选取 Select Programming File…，并选出编程文件 (.pof)。

（4）、按下Add按钮。

（5）、如果使用多个器件，重复（3）~（4）步，并保证所选文件与电路板上的顺序相同。

（6）、完成设置后，按下OK按钮。

3、 编程

       在编程窗口中，按下<Program>按钮，即进行编程。

4、FLEX 系列器件的编程步骤同上。

      区别：编程文件选（.sof），设置菜单选：

            FLEX\Multi-Device FLEX Chain及FLEX\Multi-Device FLEX Chain Setup…
