举例：层次设计思想的应用 一、设计输入 1、建立 My_dff.gdf 图形设计文件 （1）、建立图形设计文件 建立新图形文件 取文件名 调入元件 连线 命名 保存并检查错误

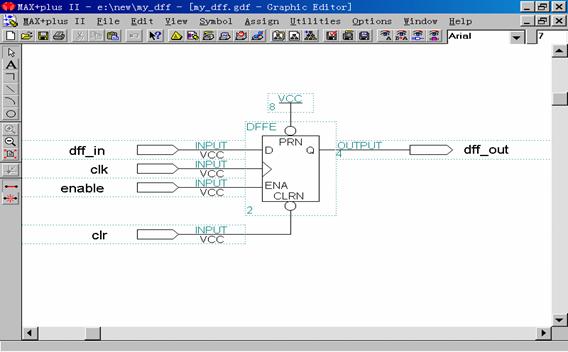

My_dff.gdf 原理图
（2）、创建 My_dff.gdf 电路图的默认符号My_dff.sym 2、 建立 My_decoder.vhd 文本设计文件 （1）创建文本设计文件 建立新文本文件 取文件名 输入文本 保存并检查错误

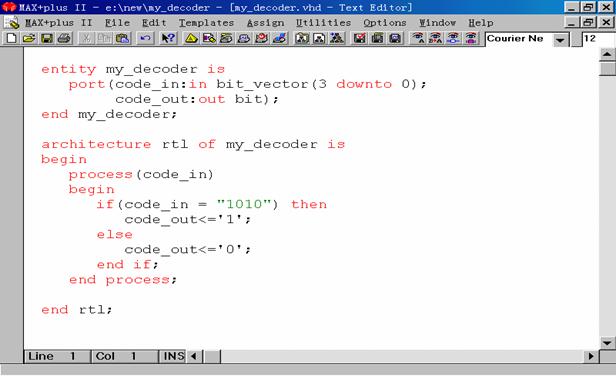

My_decoder.vhd 设计文本 （2）创建默认符号 My_decoder.sym 3、建立 My_not.wdf 波形设计文件 （1）、创建波形设计文件 建立新波形文件 取文件名 输入引脚 编辑波形 保存

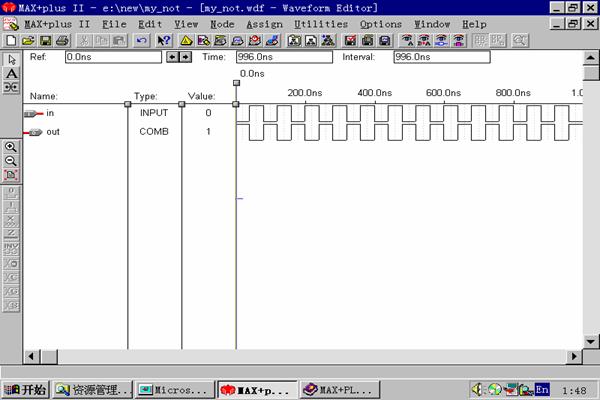

My_not.wdf 波形设计文件 （2）、创建默认符号My_not. Sym 4、建立顶层设计文件my_top.gdf 先建立名为my_top.gdf图形编辑窗口 （1）、输入符号 选菜单：Symbol\ Enter Symbol...

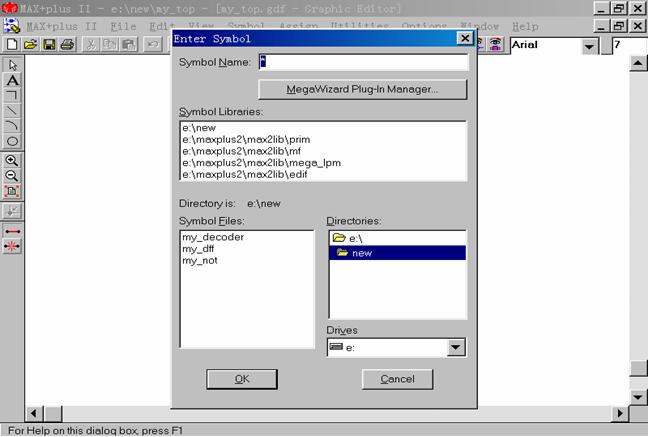

符号输入窗口 （2）、直接点中相应的符号文件，选OK。再输入Input 和 Output，得如图所示结果。

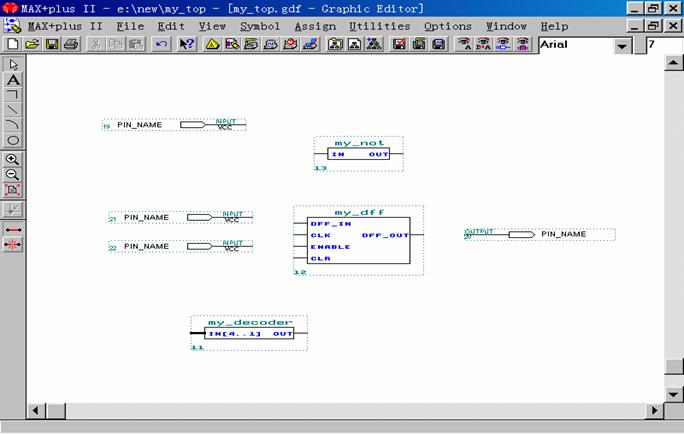

默认符号及引脚 （3）、图中各符号连接，引脚命名 设计电路的顶层图形文件，即是原电路原理图的层次设计图

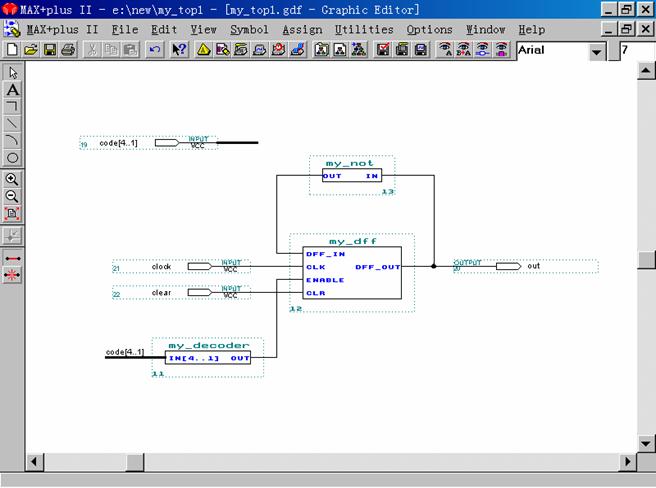

顶层图形设计文件图
|
|||
