举例：层次设计思想的应用

二、项目编译

1、器件选择

选菜单：Assign\Device...

选MAX7000S系列

选 AUTO

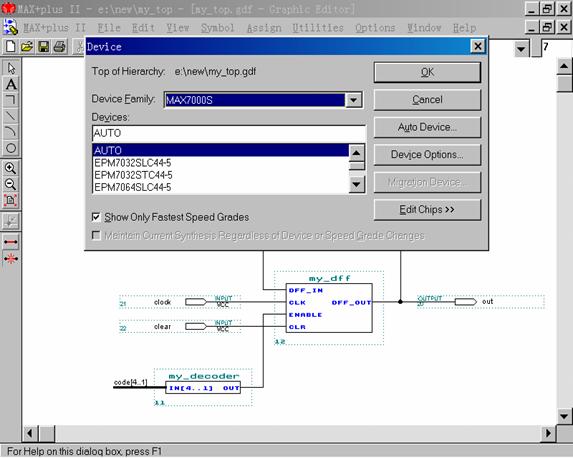

选择器件对话框

2、打开compiler 窗口，其它选项可以照前述方法选择，也可以采用默认值。编译成功后显示如图所示。

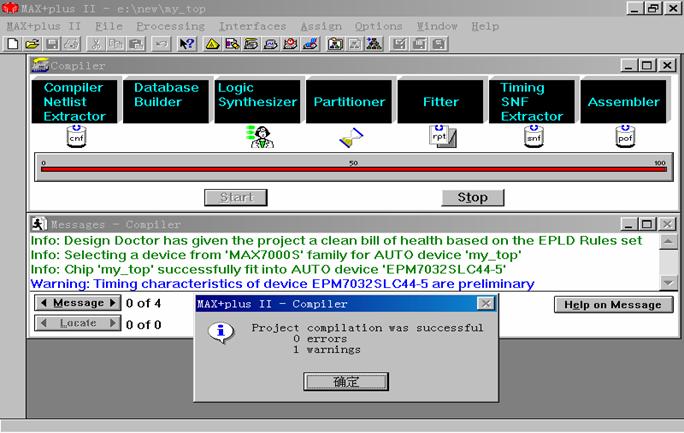

编译结束屏幕显示

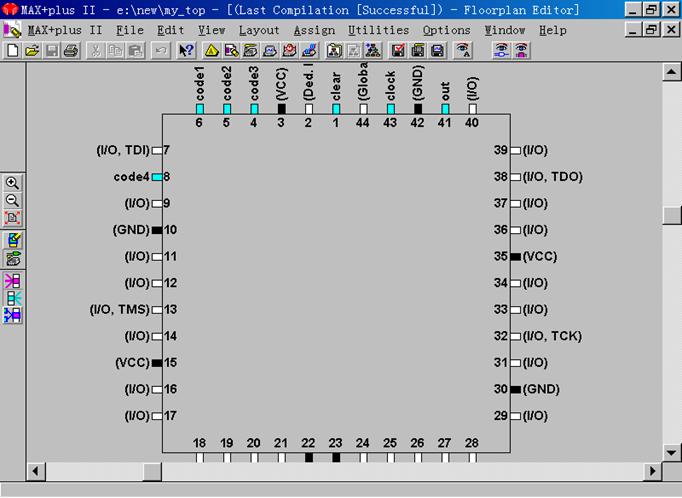

3、管脚分配图

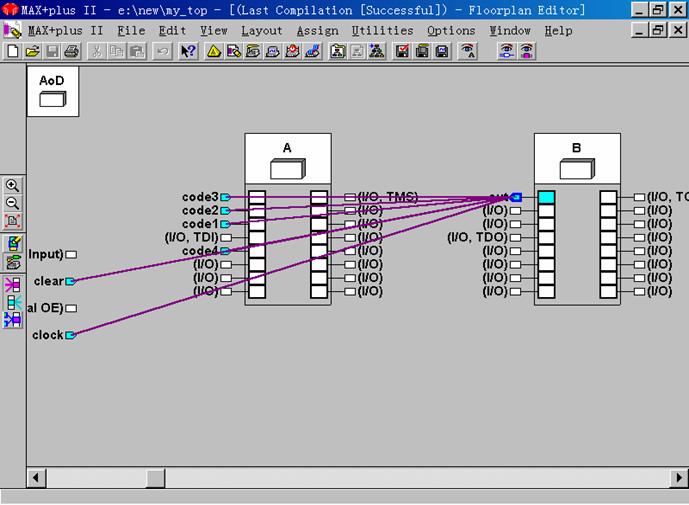

4、内部逻辑分配图

5、内部宏单元的手动分配

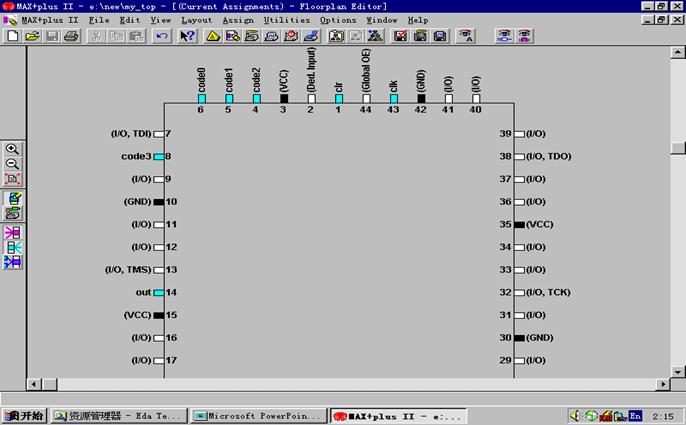

6、手动分配后的器件视图

可见，输出out从41脚移到14脚。再编译。
