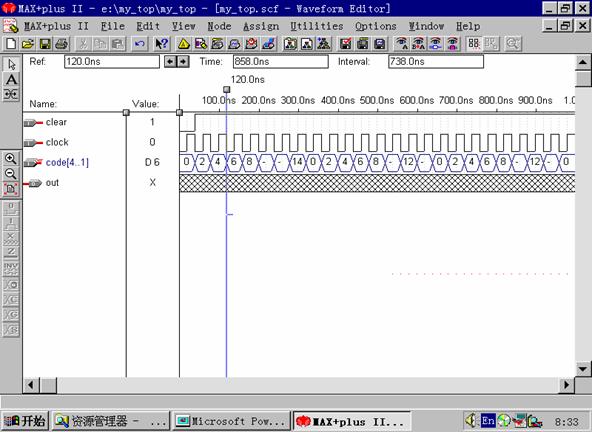

举例：层次设计思想的应用 三、定时仿真 1、创建仿真通道文件(my_top.scf) 建立波形设计文件（.scf），输入项目的输入、输出引脚对输入脚赋值以my_top.scf文件名保存
仿真通道文件 2、 实现仿真 选菜单：MAX+PLUS Ⅱ\Simulator 仿真结束后选Open SCF 仿真结果满足设计要求
仿真结果 四、延时分析 放大显示图，延迟2.8ns
输出延迟的波形显示 作为对比，功能仿真的波形如下：
或调用定时分析器，选MAX+PLUS Ⅱ\Timing Analyzer
延时分析器
建立与保持时间分析：
建立与保持时间 最高工作频率：
寄存器特性分析
|
|||
