例5：1/100 s 计时器设计

显示模块（disp)的原理图：

显示子模块中：显示数据选择模块digit_sel、7段译码模块seg_dec、显示公用端输出译码模块com_dec 三个功能块以函数形式实现。

              即在包集合Package  p_stop_watch 中给出三功能块的函数形式，在实体中进行函数调用。

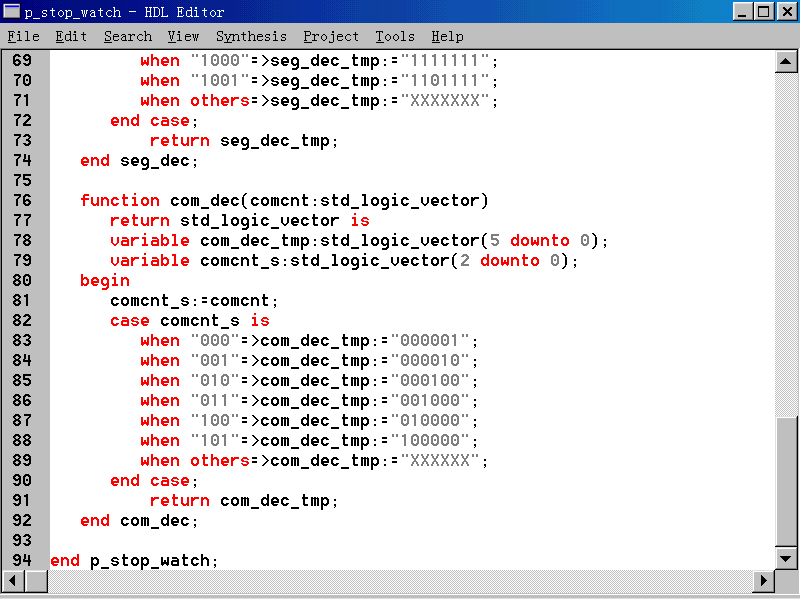

包集合Package  p_stop_watch的VHDL描述：

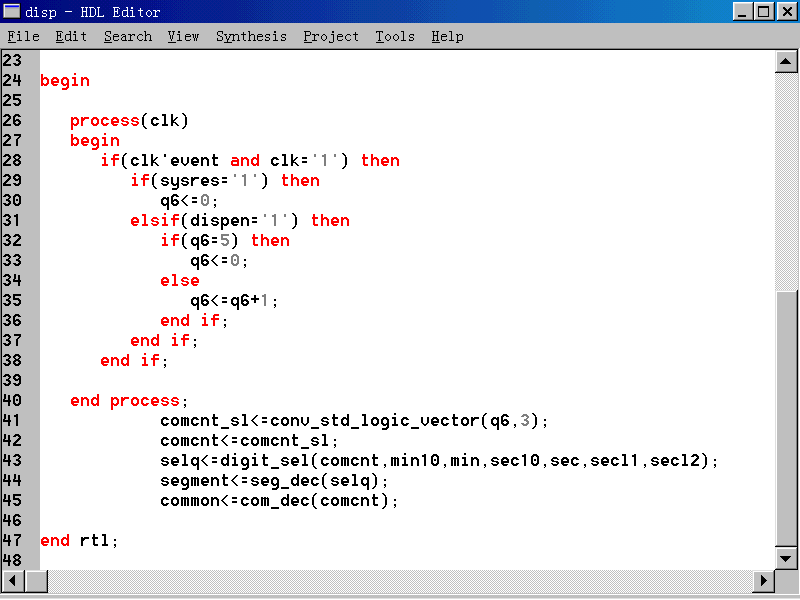

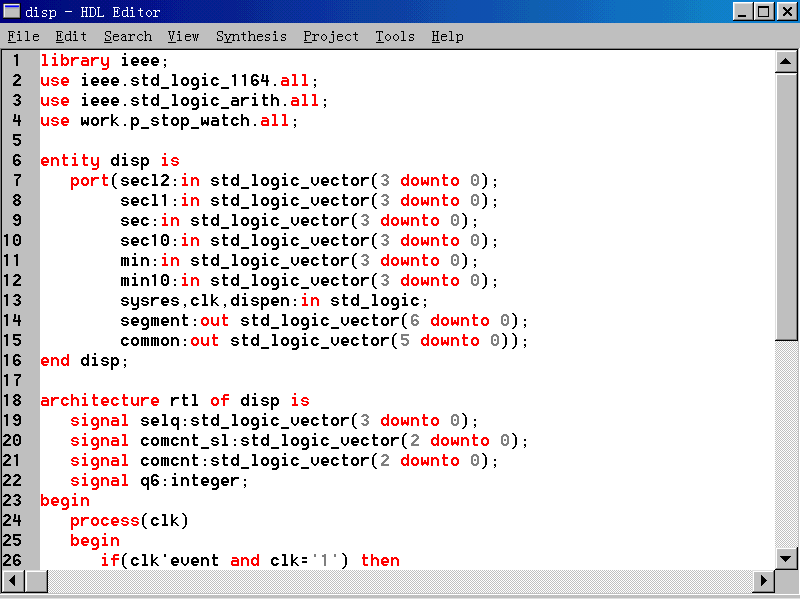

disp的VHDL描述：
