互感现象

【实验目的】

观察一通有交变电流的线圈对另一线圈的互感效应及铁芯在电磁感应中所起的作用。

【实验器材】

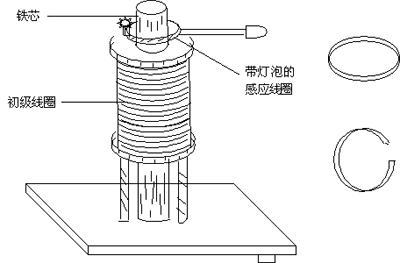

初级线圈，铁芯，带灯泡的感应线圈，金属圆环（闭合、不闭合），如图63-1所示。

图63-1

【实验原理】

当一个线圈中的电流发生变化时，不仅在自身线圈中产生自感电动势，同时在邻近的其它线圈中还产生感应电动势。这种由于一个线圈中电流发生变化而在附近的另外一个线圈中产生感应电动势的现象叫做互感现象。这种感应电动势叫做互感电动势。

【实验操作与现象】

1．将初级线圈接上电源（220V ，50Hz的交流电），在没有铁芯时，将带灯泡的感应线圈接近初级线圈，发现灯泡几乎不亮。然后将铁芯插入初级线圈，再把带灯泡的感应线圈移近初级线圈，看到灯泡发亮。

2．将铝制闭合金属环套入铁芯中，观察到铝环向上运动；再将不闭合的金属环套入，则铝环不动。为什么？

【注意事项】

1．由于初级线圈功耗较大，故不能长时间通电，观察到实验现象后，即关闭电源。
