导体表面的电荷分布

【实验目的】

演示导体表面电荷分布与导体曲率的关系。

【实验器材】

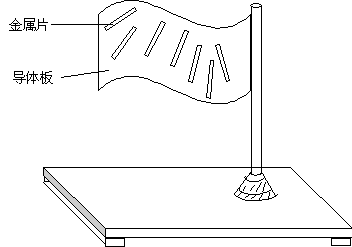

静电曲率分布演示仪,如图41-1所示,高压电源。

图41-1

【实验原理】

对于形状不规则的带电导体,即使在孤立的情况下,处于静电平衡时,电荷在其表面的分布也是不均匀的。导体表面电荷面密度与曲率半径有关,表面曲率半径愈小处(既曲率愈大),电荷面密度愈大。其导体表面附近的场强是:

(41-1)

式中,表示电荷面密度,真空介电常数(真空电容率)。从式(44-1)说明静电平衡的导体表面附近的场强与该处的电荷面密度成正比。

【实验操作与现象】

  • 在呈“S”型的导体上,把金属片贴在不同的曲率处。
  • 将高压电源的正极接在导体上,开启高压电源,由低到高,逐渐加大电源。

3.观察金属片张开的情况,则看到曲率半径大的地方金属片张开角度很小,甚至保持下垂的状态。

4.演示完成后,关闭电源并进行人工放电。

【注意事项】

1.关闭电源后,取下电源任一极接头,与另一极接头相碰触人工进行放电,以确保仪器设备和操作者的安全。
